Шаги установки светодиодных экранов в помещении

Время:2023-02-27 Просмотры:442

При установке интерьерного светодиодного сращивающего дисплея часто используемый метод выберет покупку рамы, модуля, кабеля, питания, карты управления и других материалов. Как собрать модуль в полный светодиодный экран и правильно его использовать? Ниже мы подробно рассмотрим шаги установки экрана.

Во - первых, сделать рамки.

Нам нужно вычислить размер экрана: предположим, модуль панели блока с одним экраном, размер 320 * 160, длина 15, высота 12, этот сращивающийся экран делится 180 модулей. 320 * 15 = 4800 мм, 160 * 12 = 1920 мм, чистая площадь 4800 мм * 1920 мм плюс 10 мм щели, последний сцепной экран должен быть 4810 мм * 1930 мм.

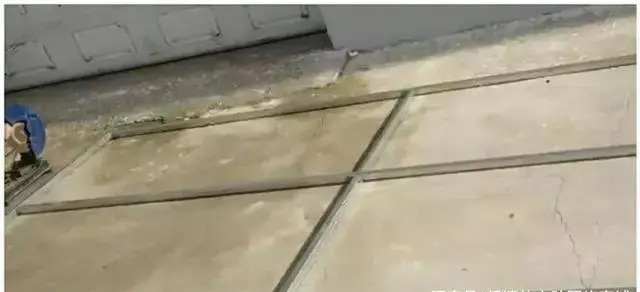

Купите на рынке 4 4 * 4 квадрата стали и 4 2 * 2 квадрата стали (длина 6 метров). Для начала используйте 4 * 4 квадратную сталь, чтобы сделать квадратную раму (которую можно настроить в соответствии с собственными условиями). Поскольку размер квадратной стали 4 * 4 квадрата составляет 40 мм, размер последней большой рамы составляет 4850 мм * 1970 мм.

При сварке, насколько это возможно, угол 90 градусов сваривается стальной линейкой. Этот средний размер не имеет значения. После того, как ферма будет завершена, к ней будет сварена небольшая квадратная сталь. Внутренний размер мелкой квадратной стали составляет 4810 мм * 1930 мм. Четырехугольная и средняя части мелкой квадратной стали нарезаны на мелкие куски оставшейся 4 * 4 квадратной сталью и сварены, чтобы облегчить упаковку из нержавеющей стали.

После того, как рама будет сделана, начните сваривать задний электрод, первые две части будут измерены пластиной, и после того, как вы найдете размер, вы будете свариваться вниз. Спина шириной 40 мм, длина около 1980 мм, оба конца могут быть хорошо сварены на линии. После сварки граница (с обратной стороны) может быть установлена в вестибюле. Верхняя часть стены имеет два угловых крюка.

II. Установка электропитания, контрольных карт и модулей.

После того, как полка была повешена, вокруг оставалась щель около 10 мм, потому что экран в помещении не мог быть сделан из рамы с вентилятором, и он мог просто проветриваться через эти 10 мм щели.

При установке источника питания, сначала подключите две готовые линии электропитания, 5V выход положительного и отрицательного полюсов должен быть оптимистичным, иначе будет гореть линия электропитания, модуль и карта управления.

Каждая готовая линия питания имеет два разъема, поэтому каждая линия питания может нести четыре модуля. Затем между источниками питания есть соединение 220В, которое просто соединяет каждый ряд мягкой медной проволокой площадью 2,5 м2, и, наконец, каждый набор 220В соединяется с открытым зажимом распределительного шкафа.

Перед установкой экрана необходимо установить кабель от распределительной комнаты до распределительного шкафа на светодиодной панели. После подключения к источнику питания устанавливается контрольная карта. Здесь карта управления использует синхронную приемную карту. Вся компоновка карты питания и управления, а также светодиодный дисплей имеют заводскую « схему питания и системных проводов», поэтому до тех пор, пока провод строго ссылается на чертежи, ошибки не будут. Обычные инженеры сами могут оценить способ выхода из линии по количеству источников питания и карт.

Подключение карты к модулю

Здесь мы подготовили три ряда модулей для каждой карты, в общей сложности 36 панелей. Таким образом, каждые три ряда устанавливается карта. Возьмите 5V от ближайшего источника питания, чтобы включить карту, обратите внимание на положительные и отрицательные полюсы и соедините пять карт с сетью. Сетевой порт рядом с разъемом питания - это входной порт, а первая карта справа - это головная карта. Введите порт для подключения гигабитной сетевой карты компьютера, а затем выходной порт для подключения входного порта второй карты и выходного порта второй карты. Выход пустой.

Перед установкой модуля следует использовать обшивку из нержавеющей стали, которая предназначена только для красоты, а также для потребностей установки. В частности, был найден мастер по нержавеющей стали для измерения размера, по оценкам, после измерения стальной конструкции было добавлено 5 мм, так что край из нержавеющей стали может быть заблокирован и легко установлен. Поскольку размер экрана здесь невелик, мы заранее установили обшивку из нержавеющей стали, и иногда мы можем установить обшивку из нержавеющей стали после установки экрана, но важно отметить, что нижний уровень первого ряда должен быть выполнен.

IV. Установка модулей

После крепления края нержавеющей стали можно открыть верхний модуль. Модули рекомендуется устанавливать снизу вверх, начиная с середины в обе стороны. Существует много споров по поводу такого способа установки. Установка снизу в основном позволяет горизонтальным и вертикальным направлениям находиться в пределах нормального диапазона управления, особенно после того, как площадь экрана больше, и легче выйти из - под контроля. В частности, требования к небольшим интервалам высоки, некоторые щели не соответствуют требованиям и нуждаются в тонкой настройке.

Инженеры с слишком малым интервалом установки знают, что даже если прецизионная форма выходит из модуля или коробки, все равно есть ошибка, и дислокация нескольких линий может привести к дислокации всей линии. Во - вторых, установка от середины до обеих сторон может быть разделена на две или даже четыре группы, которые работают отдельно, экономя время установки. Даже если установка находится не в том месте, это не повлияет на ход другой группы.

Согласно чертежам, устанавливайте ленточный кабель, прикрепленный к модулю. Короткий кабель подходит только для соединения между модулями. Длинный полосчатый кабель от контрольной карты до модуля должен быть установлен в зависимости от длины кабеля. Наибольшая длина ленточного кабеля, используемого в верхней и нижней частях, составляет около полутора метров в длину.

Если плоский кабель поврежден, режьте новую часть, просто нажмите оба конца и установите фиксированный зажим. Часто, поскольку задняя панель поддерживает неровный модуль, вы должны вырезать линейную карту при установке. Когда плоский кабель вставляется в модуль, красный край поднимается вверх, в то время как стрелка модуля поднимается вверх. Если нет модуля со стрелкой, печатное слово на модуле должно быть вверх. Связь между модулями - это вход перед модулем, который подключается к выходу за предыдущим модулем.

V. Ввод в эксплуатацию

После установки карты четырехпроводного модуля включите питание и проверьте его. Если есть проблема, своевременно решить ее, потому что если установлен другой модуль, который покроет эту карту и не может быть протестирован. Кроме того, если установка продолжается, проблема не может быть своевременно обнаружена. Если все модули установлены, найдите проблемные точки и снимите установленные модули, объем работ будет намного больше.

На контрольной карточке есть тестовая кнопка. После включения электричества его можно сначала протестировать с помощью этого метода. Если установка нормальная, экран будет последовательно отображать красную, зеленую, синюю, линию, поле, точечную информацию, а затем снова проверить компьютер управления, в основном проверить, является ли сетевая линия нормальной связью. Если это нормально, установите следующую группу, пока установка не будет завершена.
