产品名称:
|
P6.67 户外全彩模组
|
|
规格型号:
|
P6.67-6V1
|
|
版本编号:
|
v1.0
|
|
封装
|
颜色
|
品牌
|
型号/规格
|
亮度
|
波长
|
数量
|
|||||||||||||
|
146
|
R
|
台湾晶元
|
9mil
|
730-800
|
622-627
|
1 颗
|
|||||||||||||
|
G
|
台湾晶元
|
8*10mil
|
1000-1100
|
520-525
|
1 颗
|
||||||||||||||
|
B
|
台湾晶元
|
8*10mil
|
200-230
|
463-468
|
1 颗
|
||||||||||||||
|
模组技术参数
|
像数点间距
|
6.670mm
|
像素密度
|
22477Dots/ ㎡
|
|||||||||||||||
|
像素构成
|
1R1G1B
|
模组分辨率
|
48*24=1152Dots
|
||||||||||||||||
|
尺寸(长*宽*厚)
|
320.0*160.0*25.0mm
|
重量
|
1.0kg±0.05kg
|
||||||||||||||||
|
结构特点
|
灯驱分离
|
套件材料
|
聚碳酸脂PC 料
|
||||||||||||||||
|
输入电压(直流)
|
4.8-5.5V
|
最大电流
|
8.5A±0.1A
|
||||||||||||||||
|
模组功率
|
≤30.0W
|
驱动方式
|
1/6 动态恒流驱动
|
||||||||||||||||
|
箱体技术参数
|
标准常规箱体框规格(长*宽*厚)
|
960mm*960mm*95mm
|
|||||||||||||||||
|
箱体分辨率
|
144*144=20736Dots
|
||||||||||||||||||
|
箱体面积
|
0.9216 ㎡
|
||||||||||||||||||
|
箱体重量
|
35kg±0.05 kg
|
||||||||||||||||||
|
最大功耗
|
750w
|
||||||||||||||||||
|
平均功耗
|
350w
|
||||||||||||||||||
|
屏体技术参数
|
亮度
|
≥7500cd/ ㎡
|
亮度均匀性
|
＞0.95
|
|||||||||||||||
|
屏幕水平视角
|
100±8 度
|
屏幕垂直视角
|
70±5 度
|
||||||||||||||||
|
最佳视距
|
≥6.0m
|
盲点率
|
小于万分之三
|
||||||||||||||||
|
最大功耗
|
≤850W/ ㎡
|
使用环境
|
户外
|
||||||||||||||||
|
系统控制参数
|
灰度等级
|
红、绿、蓝各12-16bits
|
显示颜色
|
16777216 种
|
|||||||||||||||
|
换帧率
|
≥60 帧/秒
|
刷新频率
|
≥1400Hz( 全灰度场)
|
||||||||||||||||
|
控制方式
|
计算机控制，逐点一一对应，视频同步，实时显示
|
亮度调节
|
256 级手动/自动
|
||||||||||||||||
|
输入信号
|
DVI/VGA ，视频(多种制式) RGBHV、复合视频信号、S-VIDEO YpbPr(HDTV)
|
||||||||||||||||||
|
系统工作特性
|
使用寿命
|
≥10 万小时
|
平均无故障时间
|
≥1 万小时
|
|||||||||||||||
|
衰减率(工作3 年)
|
≤15％
|
连续失控点
|
0
|
||||||||||||||||
|
离散失控点
|
＜0.0001 ，出厂时为0
|
盲点率
|
＜0.0001，出厂时为0
|
||||||||||||||||
|
工作温度范围
|
-20 至50℃
|
工作湿度范围
|
10％至90％RH
|
||||||||||||||||
|
防护性能
|
超温/过载/掉电/图像补偿/各种校正技术/过流/过压/防雷(可选项)
|
||||||||||||||||||
|
保修年限
|
壹年免费返厂维修(具体以产品购销合同签订为准)
|
||||||||||||||||||
|
屏幕水平平整度
|
＜1mm/ ㎡
|
||||||||||||||||||
|
屏幕垂直平整度
|
＜1mm/ ㎡
|
||||||||||||||||||
.png)

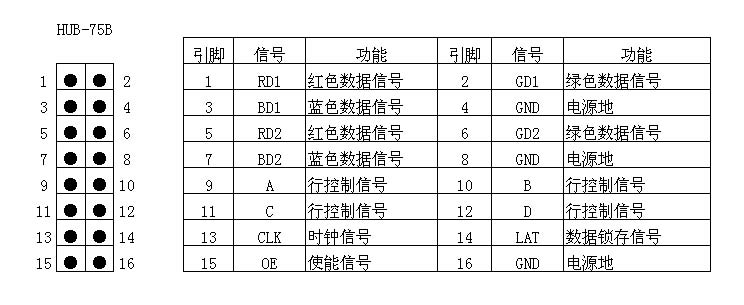

3、信号引脚定义
.png)
